Резервуары для технической воды – это вертикальные или горизонтальные емкости, изготовленные из высококачественной стали и имеющие форму цилиндра с коническими, плоскими или эллиптическими днищами. Как следует из названия, располагаются данные резервуары горизонтально, подземно или наземно вертикально, и предназначаются для накопления, хранения, измерения объема и выдачи технической воды.
По типу исполнения резервуары для технической воды могут быть:
· Горизонтальными:
Наземного размещения – РГСН (Резервуар Горизонтальный Стальной Наземный). Представляет собой стальной сосуд объемом от 2 м³ до 180 м³ цилиндрической формы с днищами, имеющими плоскую, коническую или сферическую форму. Метод исполнения – цельносварной. Емкости данного типа размещаются на заранее подготовленном участке на специальных опорах внутри помещений или под открытым небом.
Подземного размещения – РГСП (Резервуар Горизонтальный Стальной Подземный). Представляет собой стальной сосуд объемом от 2 м³ до 180 м³ цилиндрической формы с днищами, имеющими плоскую, коническую или сферическую форму. Метод исполнения – цельносварной. Емкости данного типа устанавливают в заранее вырытый котлован на утрамбованный грунт, песчаную подушку или бетонную плиту (зависит от особенностей почвы). Глубина залегания должна быть ниже уровня промерзания грунта.
· Вертикальными

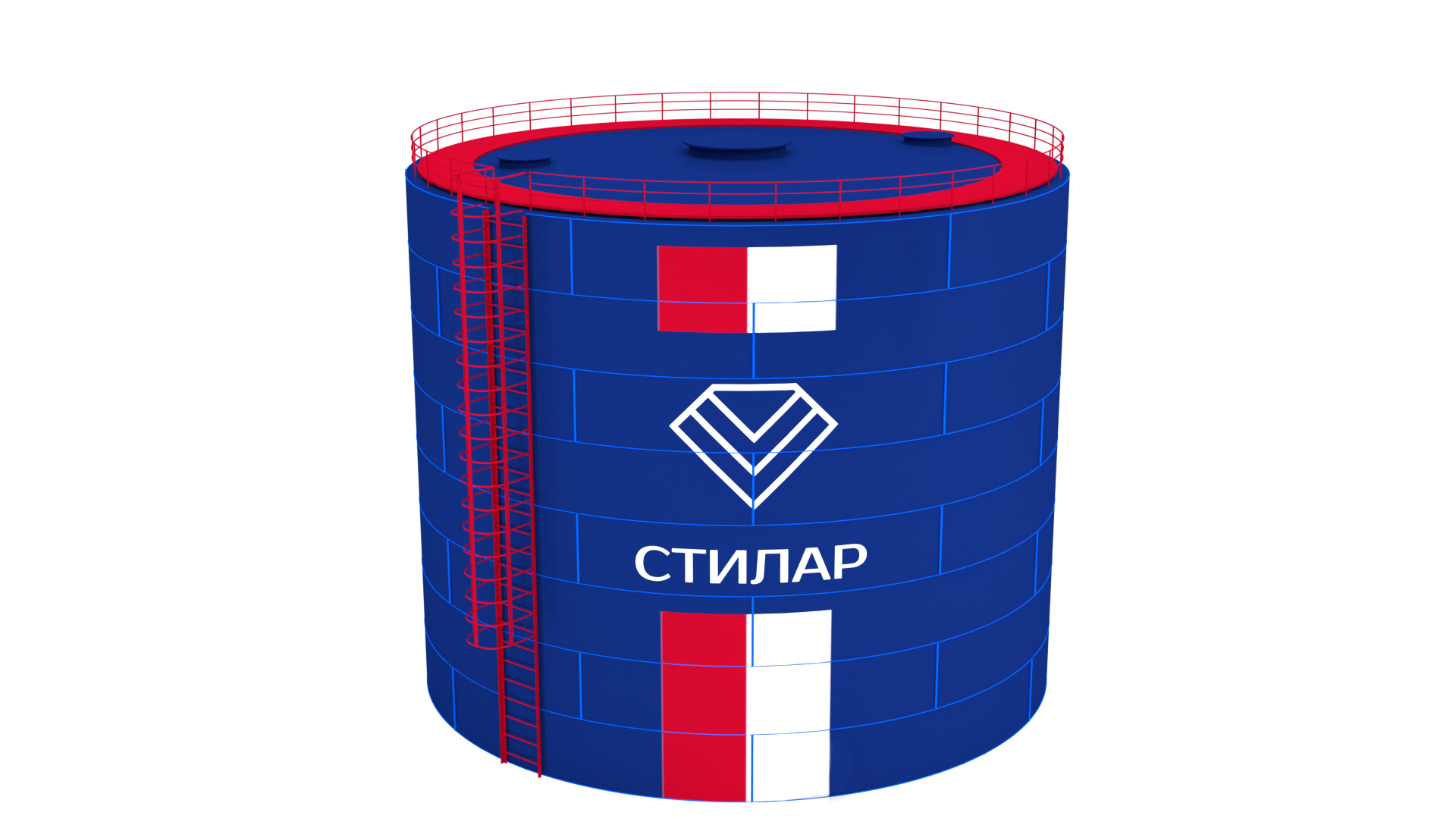

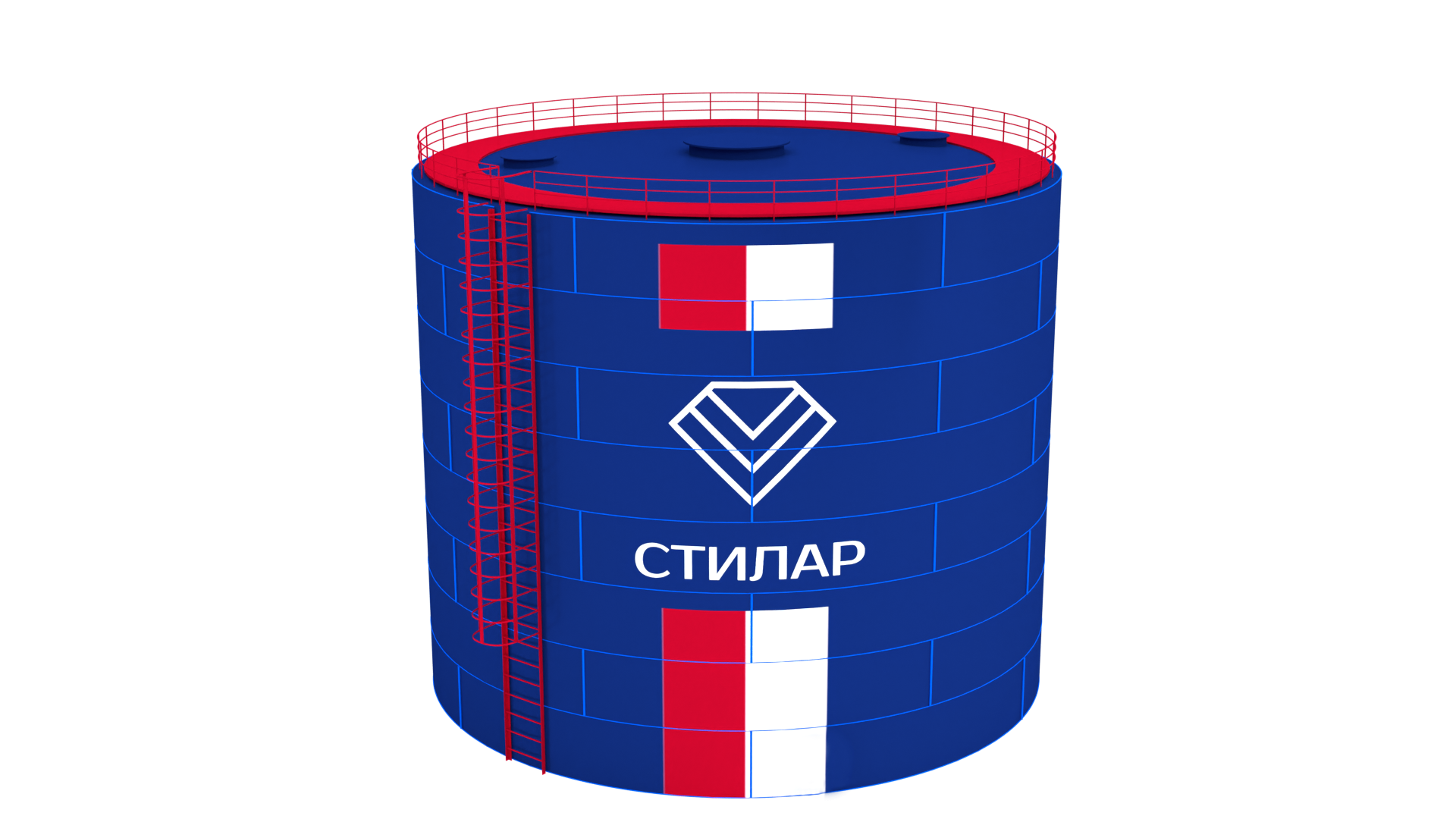

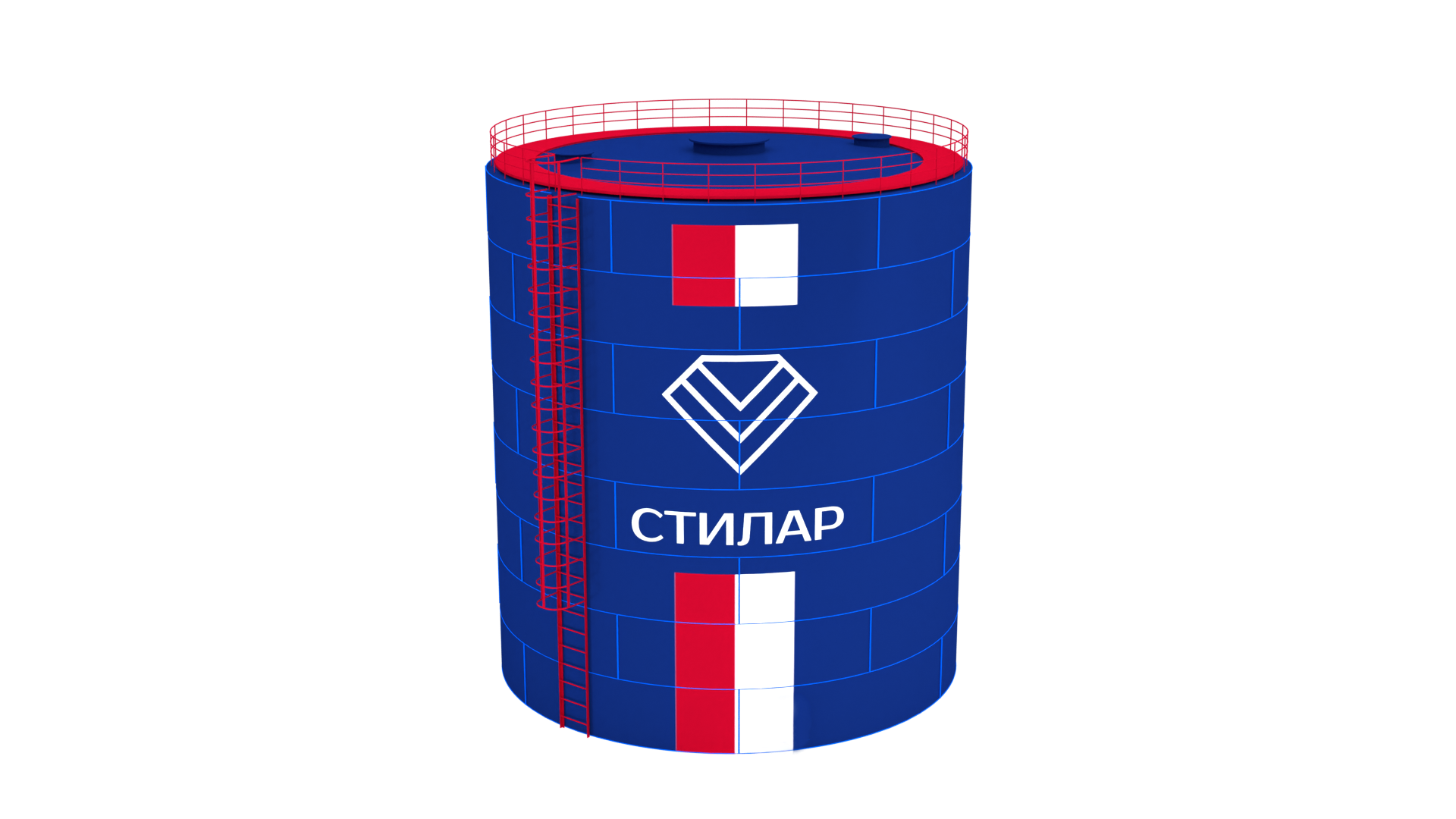

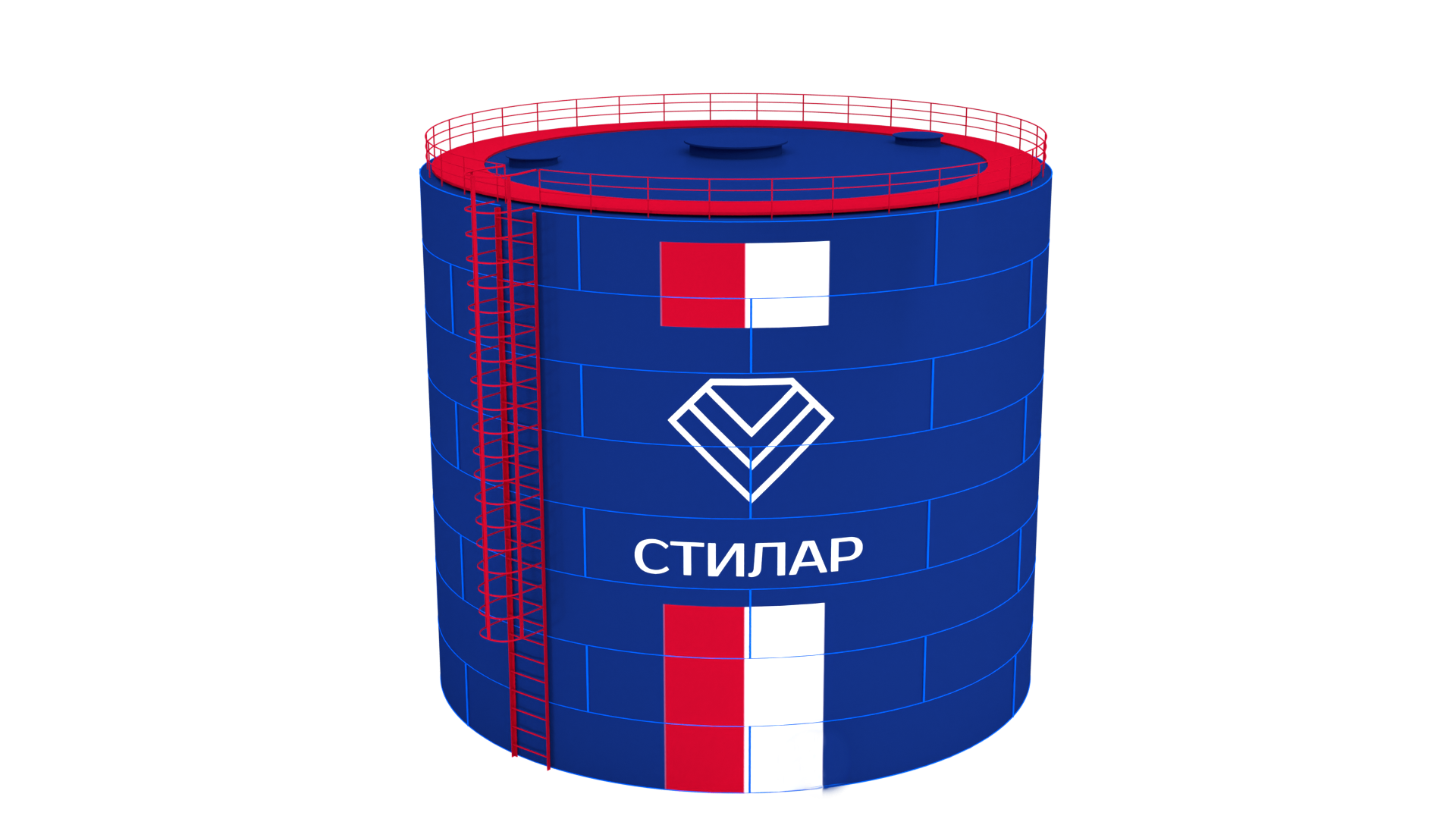

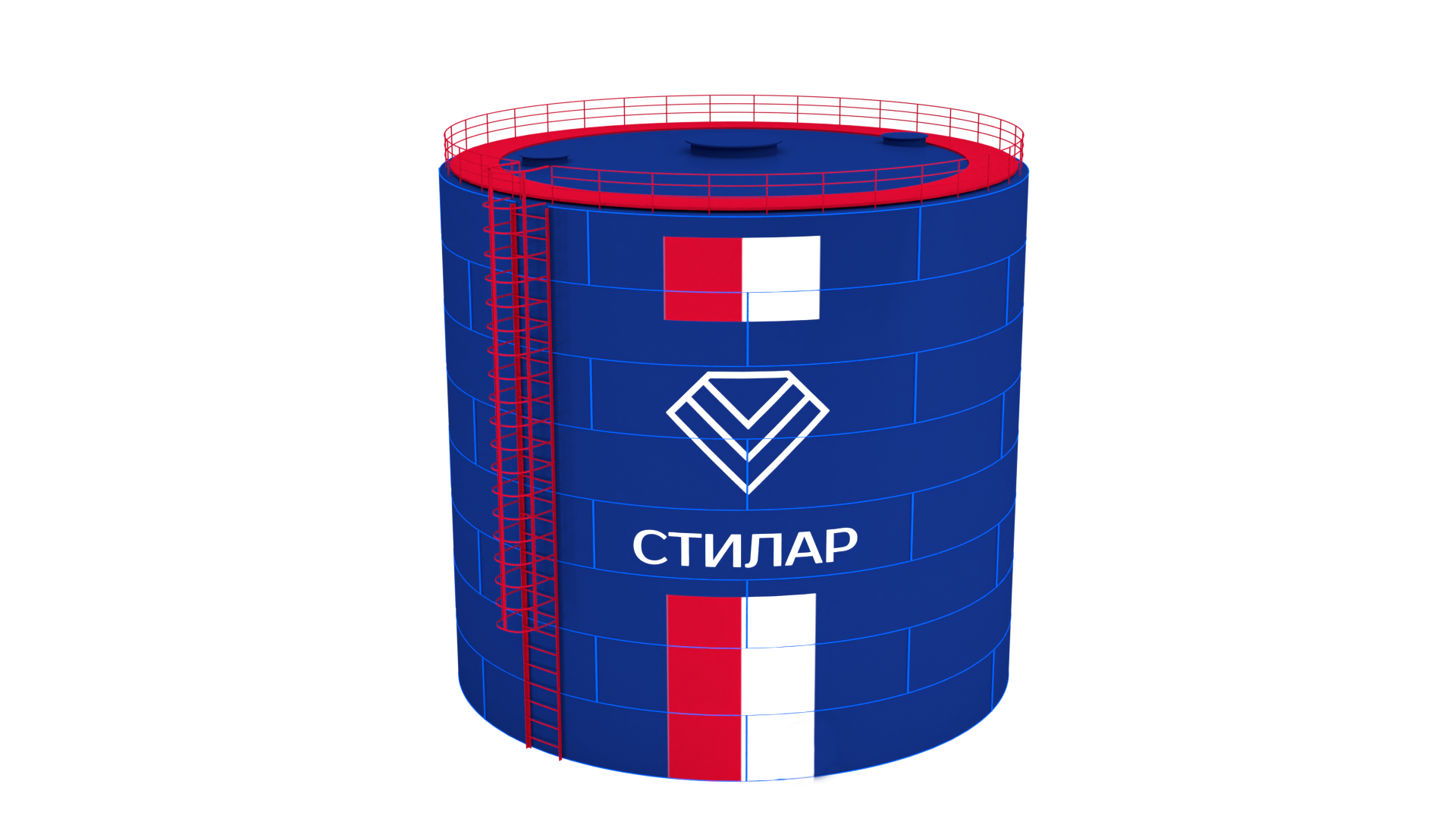

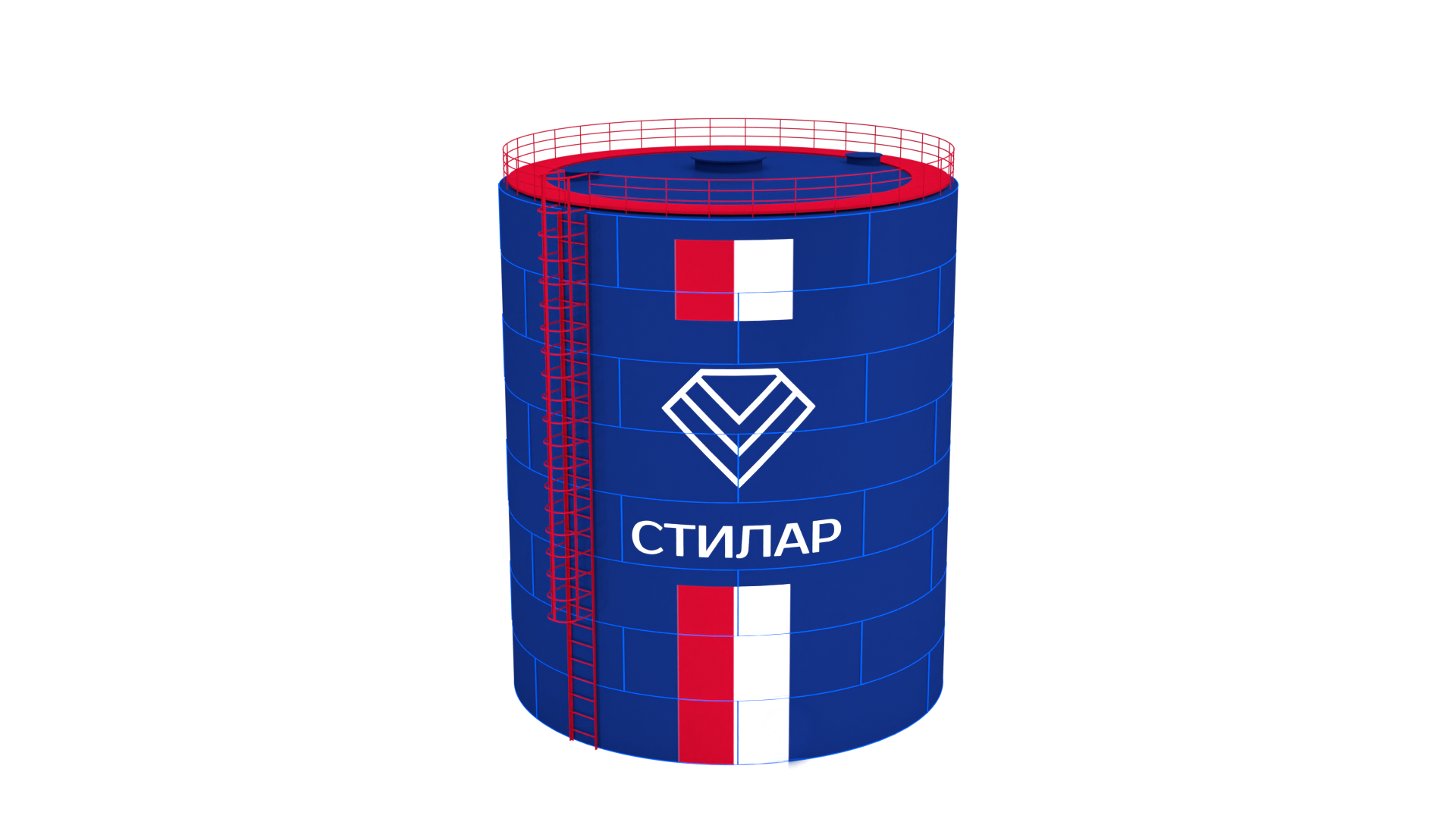

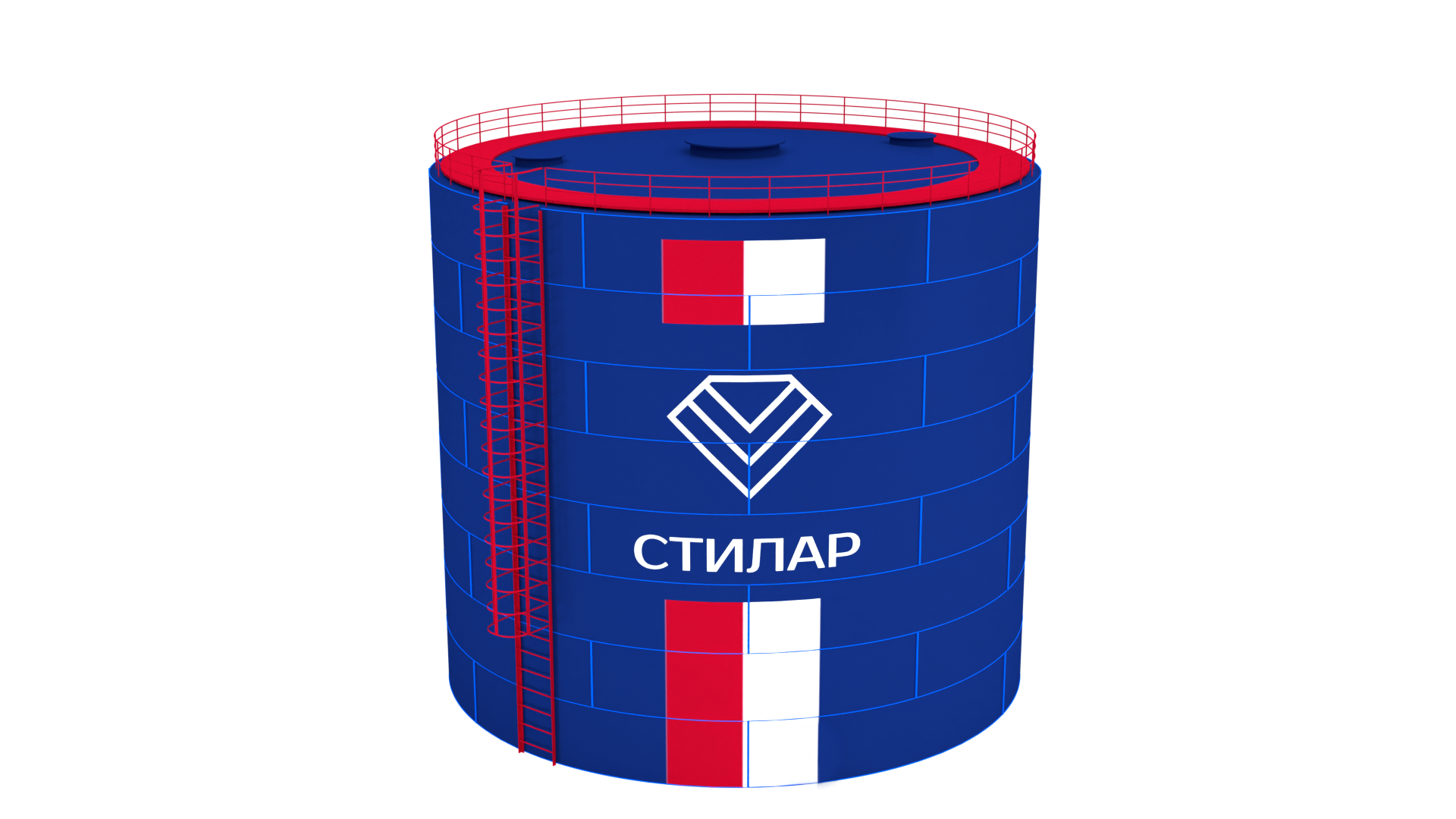

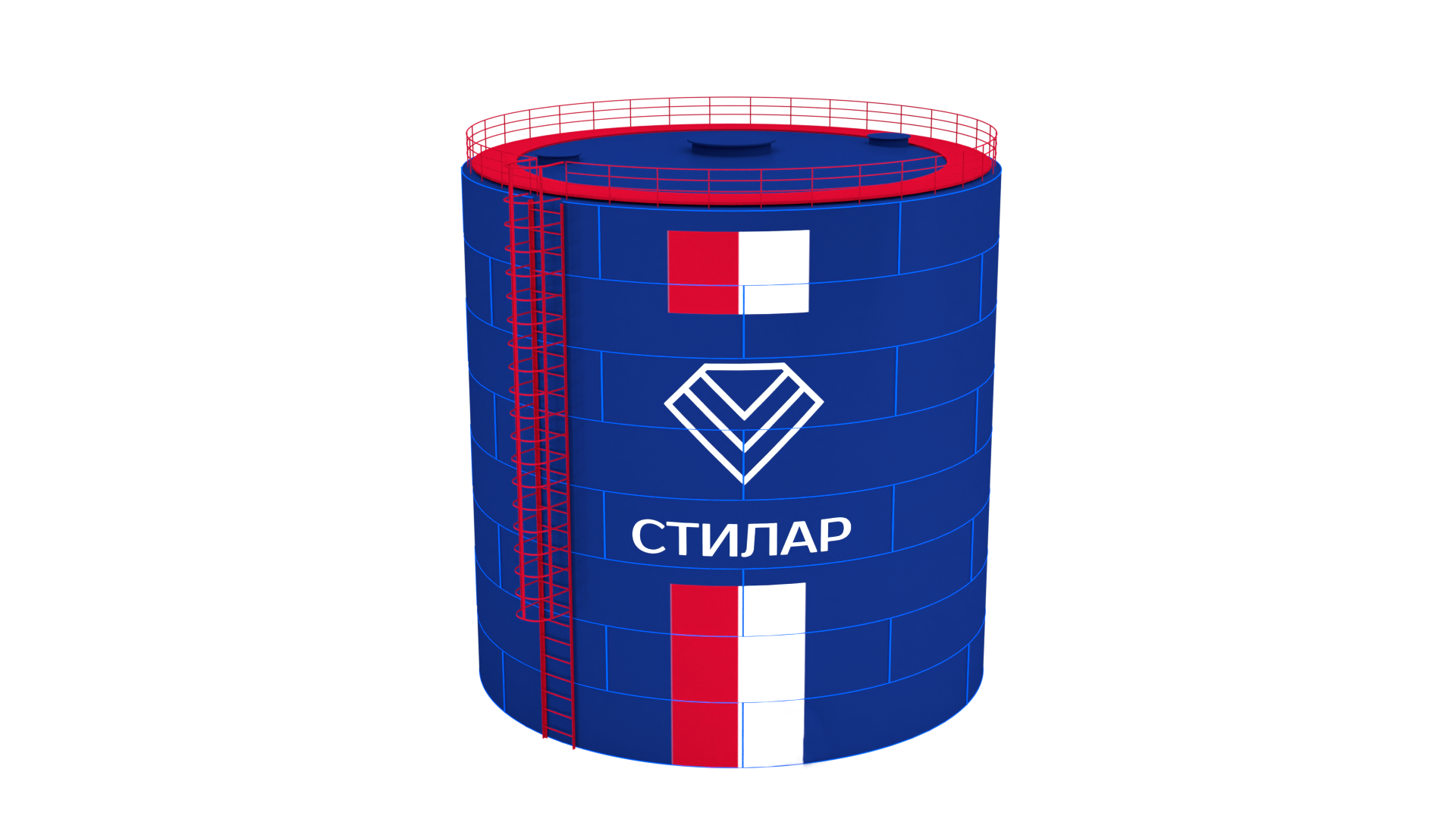

РВС (Резервуар Вертикальный Стальной). Это наземные стальные вертикальные герметичные емкости цилиндрической формы объемом от 2 м³ до 5000 м³. По методу исполнения могут быть цельносварными или сборно-разборными.
Для производства наших изделий мы используем два вида стали: малоуглеродистую сталь Ст3 (выдерживает температуру до -40°С), и низколегированную сталь 09Г2С (выдерживает температуру до -60°С). Вся поверхность сосуда проходит антикоррозионную обработку (наносятся несколько слоев из грунта, эмали, эпоксидного покрытия и гидроизоляция).
Для сохранения необходимого температурного режима, связанного с особенностями технической воды, резервуары для технической воды оснащаются специальными устройствами для подогрева. Таковым устройством может служить саморегулирующийся нагревающийся электрический кабель на стенке бака или змеевик — система внутреннего трубопровода с паро-водяным теплоносителем.
Помимо системы обогрева, помогающей поддерживать заданную температуру, на сосуд может быть нанесен слой теплоизоляции (слой пенополиуретана или минеральная вата).
По требованию заказчика резервуары можно дополнительно оборудовать технологическими люками, горловинами, патрубками, лестницами, смотровой площадкой и различным технологическим оборудованием: насосом, датчиком уровня, клапанами, трубопроводом и т.д.
Проектирование, изготовление и монтаж резервуаров для масла происходит в строгом соответствии с ГОСТ 17032-2010 "Резервуары стальные горизонтальные для нефтепродуктов. Технические условия" и ГОСТ 31385-2016 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия".
Уже на начальном этапе приемки металла мы осуществляем входной контроль нашим ОТК, что позволяет изготавливать наши изделия только из качественного материала. Затем, на основании технологической карты, металл подается со склада на заготовительный участок, где происходит сборка и сварка резервуаров аттестованными рабочими. Собранные изделия в обязательном порядке проходят испытания на герметичность, затем происходит контрольная сборка и нанесение ЛКП.
Мы – завод-производитель, и в нашем распоряжении все необходимые материальные и трудовые ресурсы для производства высококачественного продукта: конструкторское бюро, аттестованное сварочное производство, лаборатория для контроля качества ВИК и УЗК, собственный автопарк. Мы уделяем особое внимание технологическому оснащению производства, а продукция нашего завода соответствует европейским стандартам.
| Характеристики | РГС 3 м3 | РВС 3 м3 | РВС 5 м3 | РВС 10 м3 | РВС 25 м3 | РВС 50 м3 | РВС 75 м3 | |
|---|---|---|---|---|---|---|---|---|
| Стоимость | от 135 000 руб. | от 128 000 руб. | от 134 000 руб. | от 190 000 руб. | от 330 000 руб. | от 620 000 руб. | от 847 000 руб. | |
| Рабочий продукт | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | плотность < 1300 кг/м3, температура от -65ºС до +90ºС | |
| Номинальный объем, м3 | 3 | 3 | 5 | 10 | 25 | 50 | 75 | |
| Способ размещения | наземный, подземный | Наземные, вертикальные | Наземные, вертикальные | Наземные, вертикальные | Наземные, вертикальные | Наземные, вертикальные | Наземные, вертикальные | |
| Конструктивные исполнения | Сборные, цельносварные | Сборные, цельносварные | Сборные, цельносварные | Сборные, цельносварные | Сборные, цельносварные | Сборные, цельносварные | ||
| Рабочее давление, МПа | 0,01-0,07 | 0,01-0,07 | 0,01-0,07 | 0,01-0,07 | 0,01-0,07 | 0,01-0,07 | 0,01-0,07 | |
| Температура эксплуатации, ºС | -40...+90 | -40...+90 | -40...+90 | -40...+90 | -40...+90 | -40...+90 | -40...+90 | |
| Тип днищ | плоские, конические | плоские, конические | плоские, конические | плоские, конические | плоские, конические | плоские, конические | плоские, конические | |
| Установленный срок службы, лет | 10 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Диаметр D, мм | 1400 | 1100 | 1800 | 3800 | 4100 | 4300 | 4500 | |
| Высота, мм | 2885 | 1600 | 2800 | 5100 | 5400 | 5600 | 5822 | |
| Длина, мм | 2550 | |||||||
| Масса, кг | 530 | 2200 | 3400 | 6800 | 7200 | 8000 | 8800 | |
| Толщина корпуса/стенки, мм | 4-6 | 4-6 | 4-8 | 4-8 | 4-8 | 4-8 | 6-12 | |
| Плотность рабочей среды, кг/м³ | до 1000 | до 1000 | до 1000 | до 1000 | до 1000 | до 1000 | до 1000 | |
| Марка стали | 09Г2С / Ст3сп4 | 09Г2С / Ст3сп4 | 09Г2С / Ст3сп4 | 09Г2С / Ст3сп4 | 09Г2С / Ст3сп4 | 09Г2С / Ст3сп4 | 09Г2С / Ст3сп4 | |
| Расчетная температура не больше, °С | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| Скорость проникновения коррозии, мм/год | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | |
| Минимальный срок эксплуатации, лет | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Расчетное давление, МПа | 0,07 | 0,07 | 0,07 | 0,07 | 0,07 | 0,07 | 0,07 |
Проект по изготовлению двухсекционной КАЗС для автотранспортного предприятия.
Вы можете просто позвонить нашим специалистам по телефону +7 495 278-09-67, чтобы узнать ориентировочную цену нужной емкости. Но нужно иметь в виду, что цена на резервуары для технической воды может варьироваться в очень широких пределах и иногда отличатся в разы в зависимости от модификаций, назначения и условий эксплуатации.
Любой производитель резервуаров, прежде чем озвучить цену, обязательно попросит Вас заполнить опросный лист.
Нужно будет указать влияющие на цену факторы, а затем отправить его по электронной почте.
Поэтому для получения точной цены на резервуар для технической воды удобнее всего заполнить «Опросный лист». Потратив пару минут на заполнение полей, вы получите намного более точную цену быстрее, чем в результате телефонного звонка.
